Thi công lắp đặt ghế khán đài di động

Như chúng ta có thể thấy, ghế khán đài di động là dòng sản phẩm chuyên dụng thường được lắp đặt tại các nhà thi đấu đa năng hoặc những không gian yêu cầu tích hợp nhiều công năng khác nhau trên cùng một mặt sàn nhưng ở những thời điểm khác nhau.

Sản phẩm này đáp ứng hai công năng chính:

1. Làm bậc ghế ngồi cho khán giả trong các sự kiện, trận đấu hoặc hoạt động tập trung.

2. Xếp gọn để trả lại mặt bằng trống, phục vụ cho các nhu cầu sử dụng khác.

Đặc biệt, loại ghế này được ứng dụng rộng rãi trong các nhà đa năng của trường học. Ngay chính tên gọi của không gian này đã phản ánh rõ vai trò của nó – một không gian linh hoạt, phục vụ nhiều mục đích khác nhau như:

• Sân đá bóng mini
• Sân cầu lông, bóng rổ
• Sân tập múa, thể dục
• Hội trường đa năng,…

Với mỗi mục đích sử dụng, không gian lại cần được bố trí khác nhau. Chính vì vậy, nếu xây dựng bệ cố định để lắp ghế, sẽ gây cản trở khi cần giải phóng mặt bằng. Giải pháp tối ưu trong trường hợp này chính là sử dụng hệ thống ghế khán đài di động.

I: YÊU CẦU KỸ THUẬT CỦA PHẦN SÀN

+ Hệ ghế khán đài di động chỉ có thể vận hành được trên sàn phẳng, nhẵn và cứng cáp

+ Tiêu chuẩn độ phẳng ±2mm trên 2m sàn tối đa ±5mm trên 20m sàn.

+Khuyến nghị vật liệu sàn:

• Sàn gỗ công nghiệp hoặc tự nhiên.

• Sàn bê tông mài nhẵn hoặc phủ sơn epoxy chuyên dụng.

+ Lưu ý đặc biệt: Không được có các thiết bị hoặc hệ thống kỹ thuật khác đặt bên dưới phần sàn nơi lắp đặt hệ ghế (ví dụ: sưởi sàn, hệ thống ống dẫn,…).

+ Sàn chịu tải phải được thiết kế, thi công hoàn thiện đảm bảo có thể duy trì tải trọng tại các điểm di chuyển của bánh xe, của hệ thống ghế khi triển khai đóng/mở. Đồng thời chịu được tải trọng sản phẩm cộng với trọng lượng của khán giả, người sử dụng.

+ Yêu cầu về nguồn cấp: tại vị trí đóng của hệ thống ghế cần được cấp nguồn 3pha với công suất thiết kế tương ứng.

II: THÔNG SỐ SẢN PHẨM GHẾ KHÁN ĐÀI DI ĐỘNG

Kiểu hệ thống:

+ Hệ thống khung thép chịu lực, bề mặt gắn sàn tạo thành mặt bậc để lắp ghế.

+ Các hệ thống bậc ghế, gắn liền ghế liên kết chuyển động đóng/mở bằng mô tơ điện

+ Hệ thống bậc ghế, gắn liền ghế được thiết kế kết hợp chuyển động mở rộng thành bậc ngồi hoặc đóng lại trong trạng thái xếp gọn với chiều sâu dưới 1.1m (chiều cao và chiều rộng phụ thuộc vào mặt bằng và số lượng ghế ngồi theo thiết kế)

Chi tiết cấu tạo thành phần:

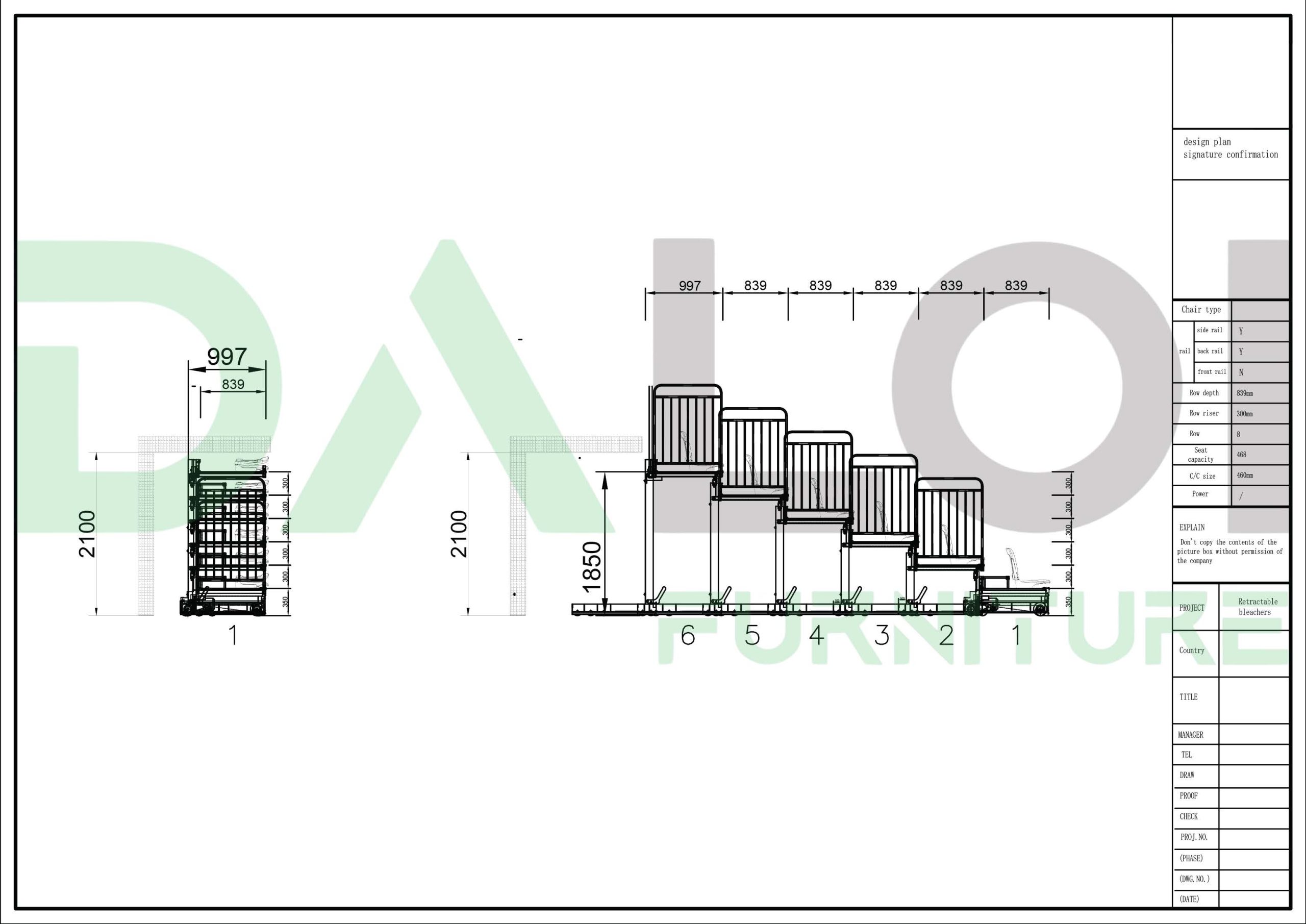

A: Phần hệ thống khung bậc (khung chính):

+ Chân trụ: Thép hộp 50x100x2.5 sơn tĩnh điện

+ Máng bánh xe: thép dập định hình dạng Z 130×80

+ Tay đỡ: thép dập U 40×45

+ Bánh xe: φ172×100 (mm) bánh PU chịu lực có bi (chịu tải phân bổ)

+ Dầm trước: biên dạng G 60×90

+ Dầm sau: thép dập định hình biên dạng Z 90×180

+ Thanh giằng chéo: thép lập là 2×35

+ Khung điều hướng: 140×220

+ Phần sàn, thanh chống trượt: Sàn gỗ Plywood chịu lực, kết hợp thanh chống trượt bằng nhôm định hình 100×25 có chèn zoăng cao su chống trượt.

+ Phần mành che: bằng vải có khuy móc

+ Phần vách chắn chống ngã: bằng thép họp 20×40 kết hợp thép tròn phi 12.

★ Hệ thống ghế được trang bị một lan can thép hai bên, tự thu gom, khoảng cách giữa các thanh ray nhỏ hơn 100 mm, chiều cao của lan can phải lớn hơn 1100 mm, để đảm bảo an toàn cho khán giả. Bề mặt lan can thép được sơn tĩnh điện. Khi khán đài đóng lại, lan can hai bên cũng sẽ sẽ tự động đóng lại. Trụ cài lan can được cố định vào dầm trước và dầm sau của kết cấu để đảm bảo độ bền chứ không liên kết trực tiếp vào sàn gỗ.

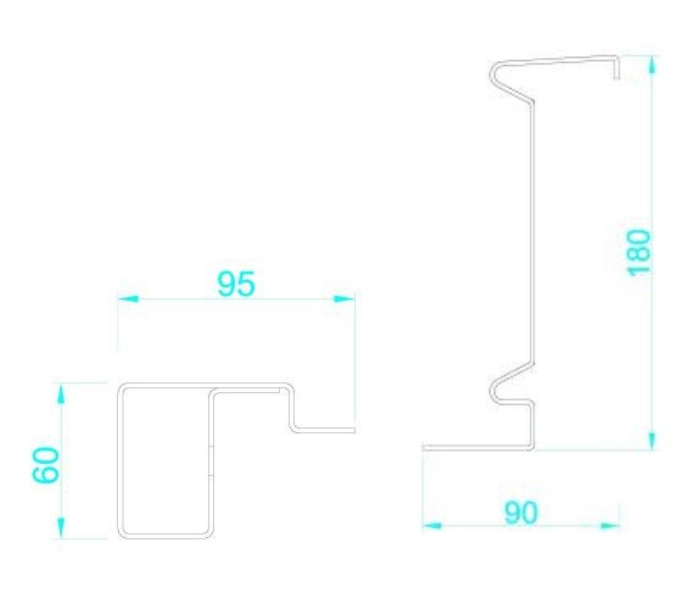

★(1) Dầm trước và sau được sản xuất từ thép cán nguội lốc định hình cường độ cao, (không hàn nối). (xem biên dạng mặt cắt bên dưới)

(2) Bậc đi có thanh chống trượt bằng hợp kim nhôm rộng hơn 90 mm dành cho lối đi, bề mặt được cài zoăng cao su chống trượt.

★ (3) Mặt sàn được làm bằng ván gỗ Plywood loại 11 lớp, chịu nước và có độ dày 18 mm, có độ bền và độ dẻo dai, độ ổn định tốt, không dễ biến dạng, chống côn trùng và chống gỉ, v.v. Bề mặt được phủ bằng vynil dày 1,2 mm có khả năng chống mài mòn, chống cháy, chống trượt.

(4) Sàn đỡ được đặt trên giá chịu lực, và bậc trên được đặt tỳ vào bậc dưới trên hệ con lăn chịu lực, đảm bảo khả năng chịu tải và di chuyển trượt.

B: Phần Cơ cấu chuyển động

+ Động cơ điện (đóng, mở hệ thống): thông thường sẽ sử dụng đông cơ 3 pha, 380-415V, 0.25kw (số lượng động cơ được bố trí tuỳ thuộc vào số lượng ghế của 1 dãy (tính theo chiều ngang). thường được bố trí 02 động cơ.

+ Tay cầm điều khiển: Loại tay cầm đóng mở (thường sử dụng loại 3 nut: Đóng, dừng, mở), Tuỳ vào chi phí, có thể sử dụng loại tay cầm có dây hoặc tay cầm không dây.

+ Tủ điện điều khiển: thường sử dụng 01 tủ điện tương ứng để quản lý độc lập.

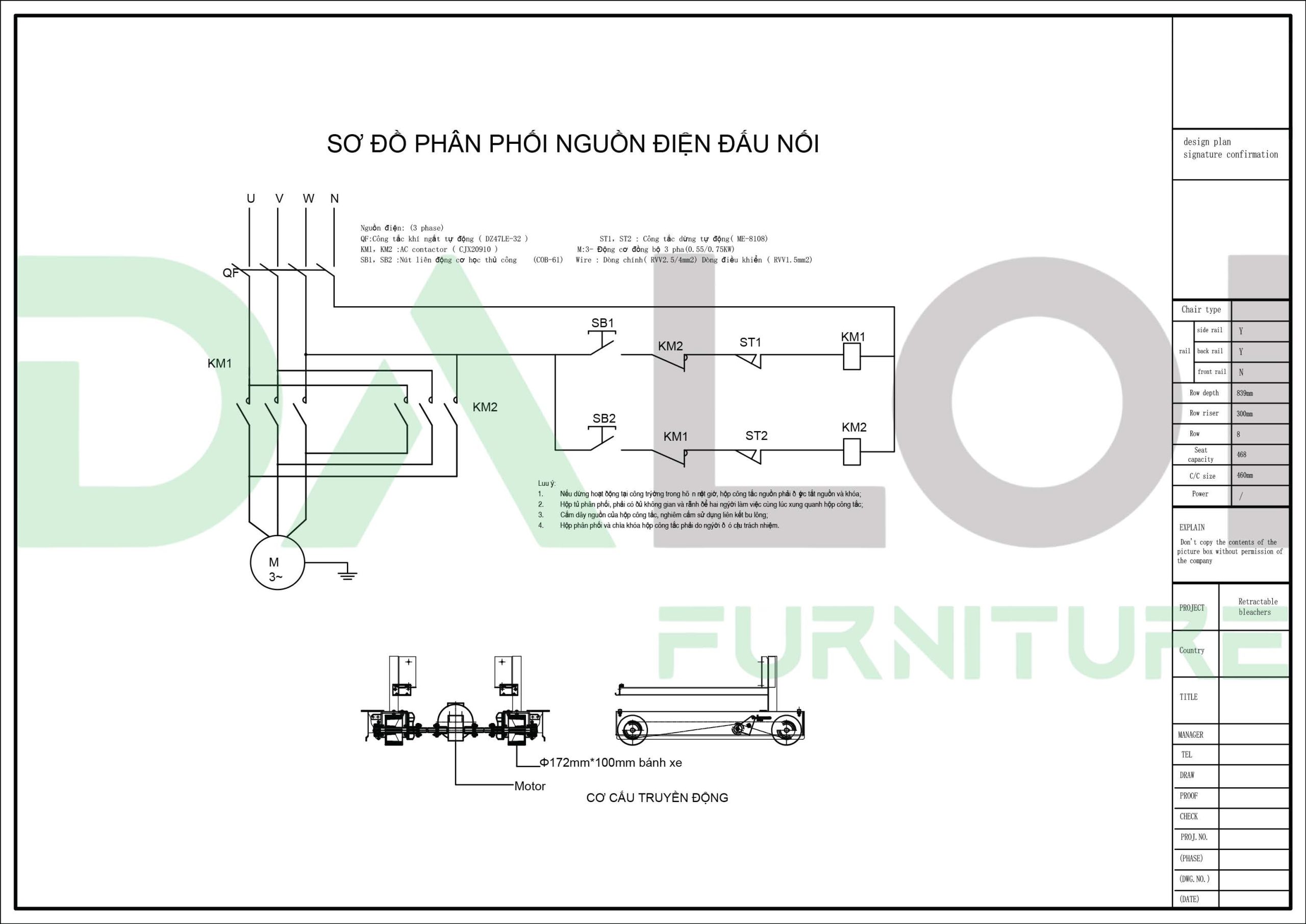

★ (1) Kết cấu Hệ thống điện dẫn động: hệ thống điện được liên kết với hệ bánh xe thông qua đai, xích truyền động, có vỏ bọc chắc chắn để bảo vệ động cơ, hệ thống truyền động hỗn hợp cơ học, truyền động trực tiếp với trục và bánh xe truyền động để kéo giãn và thu hẹp giá đỡ. Hệ thống điện và điều khiển tổng th có chứng nhận CE về EN61439, EN61326-1&2, EN61000-3&4.

(2) Điều khiển chân đế tiến và lùi bằng bộ điều khiển dây. (có thể tích hợp bộ không dây)

(3) Hệ thống điện bao gồm các thành phần sau: bánh xe gang dẫn động (φ172mm*100mm), động cơ ba pha, bộ giảm tốc, khung lắp động cơ, thanh truyền động động cơ. có thể cung cấp tốc độ chạy cân bằng là 0,17 M/S.

(4) Thiết kế hệ thống điện an toàn, nguồn điện ở trạng thái không sử dụng, không có điện dư. Sử dụng bộ điều khiển đơn giản, có thể trực tiếp vận hành mở rộng toàn bộ hoặc đóng toàn bộ khán đài. Trong trường hợp nguy hiểm, có thể sử dụng nút dừng khẩn cấp hoặc nhả nút để tạm dừng ngay lập tức.

(5) Mỗi một hệ truyền đọng được kéo tải bởi động cơ ba pha 0,55 K W hoặc 0,75 K W 380 V/50Hz.

Cấu trúc hỗ trợ

(1) Bộ khung hình học nghiêng sẽ được làm bằng thép kết cấu Q235 có độ bền kéo cao, có thể kết hợp với giá đỡ sàn bằng bu lông cố định xuyên thấu.

★ (2) Đường kính bánh xe 128 mm, mặt bánh xe 32 mm. Lắp 4 bánh xe dưới mỗi khung (cột) để phân bổ tải đều xuống sàn

( 3 ) Đường ray phía dưới phải là thép nhiều lớp, được khóa với các đường ray liền kề, với độ chồng chéo của xích ít nhất là 28 cm.

( 4 )Mỗi đường ray phía dưới phải bao gồm một khóa hàng gấp nhiều lần để khóa từng hàng ở vị trí mở và cho phép mở khóa tự động.

( 5 ) Đường ray phía trên phải có ray dẫn hướng được đúc bằng bánh xe nylon có lớp phủ liên kết.

( 6 )Giá đỡ xiên phải được làm bằng thép chịu lực một mảnh, có thể được kết nối với giá đỡ bàn đạp và khung bằng bu lông xuyên thấu.

★ ( 7 )Kết cấu thép cường độ cao bằng thép được tạo thành bằng cách kết nối các dầm trước và sau và được cố định bằng bu lông xuyên thấu với các dầm trước và sau. Mỗi thanh ray đỡ phải có một ròng rọc nylon đường kính 32 mm để dẫn các giá đỡ theo đường thẳng và ngăn ngừa ma sát giữa thép và thép

C: Phần ghế

Có nhiều mẫu mã, kiểu dáng để lựa chọn phù hợp.

Thông thường, ghế sẽ được làm bằng nhựa đúc thổi theo khuôn định hình, có kết cấu gập mở phù hợp. có thể sử dụng ghế nhựa, ghế bọc nỉ, ghế cốt gỗ plywood… sử dụng kiểu ghế bệt, hoặc ghế nổi trên khung….

Có nhiều màu sắc của ghế theo lựa chọn của khách hàng, kể cả màu sắc nhựa hay màu sắc của vải nỉ, của gỗ…

• Đệm Ghế: Được làm từ polypropylen (PP) đúc không có cạnh sắc (polypropylen đồng trùng hợp chịu va đập cao), Hệ thống phun hỗ trợ khí theo tiêu chuẩn EN 12727:20 16 cấp độ 4 với lớp bọc.
• Tựa lưng: Được làm từ polypropylen (PP) đúc không có cạnh sắc (polypropylen đồng trùng hợp chịu va đập cao), Hệ thống phun hỗ trợ khí theo tiêu chuẩn EN 12727:20 16 ghế gấp cấp độ 4 .

+ Có thể kết hợp các màu ghế khác nhau để tạo điểm nhấn, thẩm mỹ….

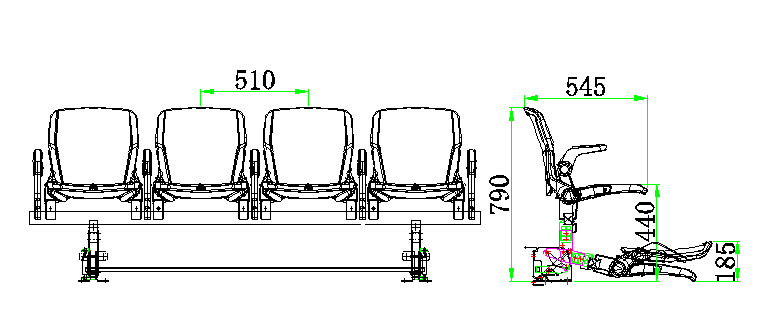

Cách đọc số liệu Kích thước ghế

• Chiều rộng ghế: 435(±5)mm
• Chiều cao tựa lưng ghế: 413(±5)mm
• Chiều cao ghế ( từ ghế ): 440(±5)mm
• Độ dày khi gập ghế: 185(±5)mm
• Độ sâu của ghế ( Từ trước ra sau ): 545(±10)mm

Lưu ý:

+ Các kích thước khác sẽ được thay đổi theo mẫu mã lựa chọn.

+ Thông số được đánh dấu “★” là thông số kỹ thuật quan trọng và phải được đáp ứng vô điều kiện.

>>>>> Dịch vụ tư vấn kỹ thuật, thiết miễn phí về sản phẩm ghế khán đài, ghế nhà thi đấu di động. Xem chi tiết “Tại Đây“

Một số hình ảnh thực tế cung cấp và lắp đặt ghế khán đài di động

Liên hệ ngay với chúng tôi để được tư vấn chi tiết!
